5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber

5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber

  • High Light

    5.2mm Ferrite Tile Absorber

    ,

    Anechoic Chamber Ferrite Tile Absorber

    ,

    3m Chamber Ferrite Tile

  • Type
    Ferrite Tile
  • Thickness
    5.2mm
  • Color
    Black
  • Nominal Center Frequency
    50/60Hz
  • 3dB Bandwidth
    14K
  • Insertion Loss
    100dB
  • Input Impedance
    50ohm
  • Moq
    500 Pcs
  • Supply
    Stock
  • Base Size
    100*100
  • Operating Frequency
    50/60Hz
  • Application
    Emc Chamber
  • Port
    Shanghai
  • Place of Origin
    Jiangsu, China
  • Brand Name
    neutral
  • Certification
    CE RoHS
  • Model Number
    5.2
  • Minimum Order Quantity
    1 - 9 Pieces
  • Price
    $1000
  • Packaging Details
    10 pcs in one carton the gross weight is about 10Kg
  • Supply Ability
    100 Piece/Pieces per Week

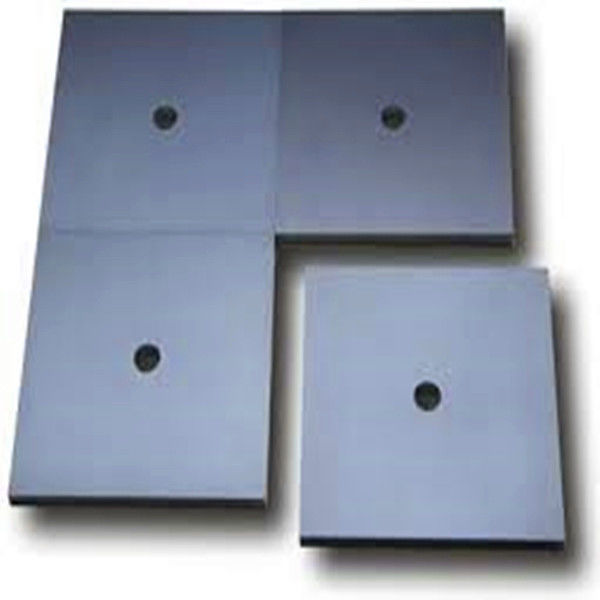

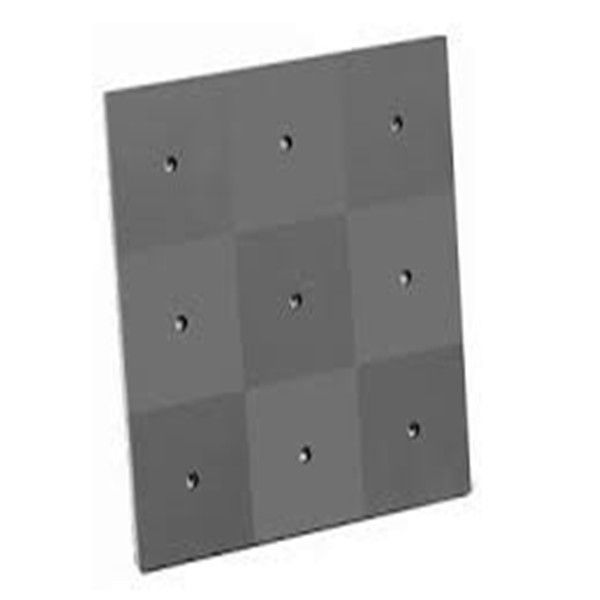

5.2mm Thickness Ferrite Tile Absorber For 3m Emc Anechoic Chamber

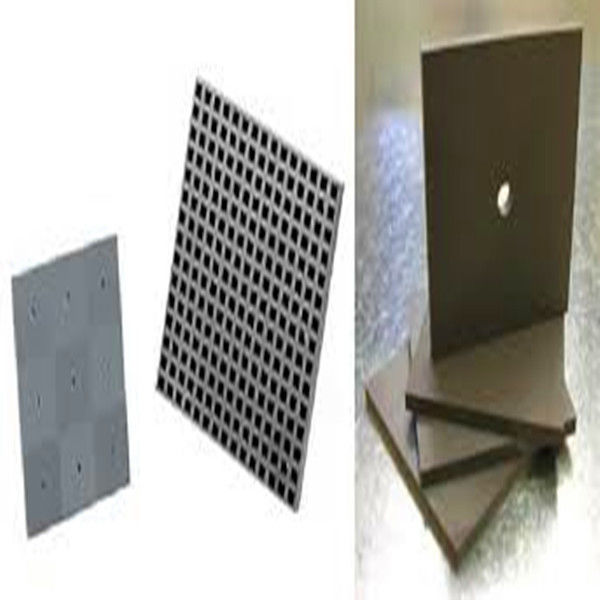

Ferrite Tile Size

  • Base size: 100*100mm
  • Standard height: 5.2mm, 6.7mm
  • Diameter of bore: 10mm





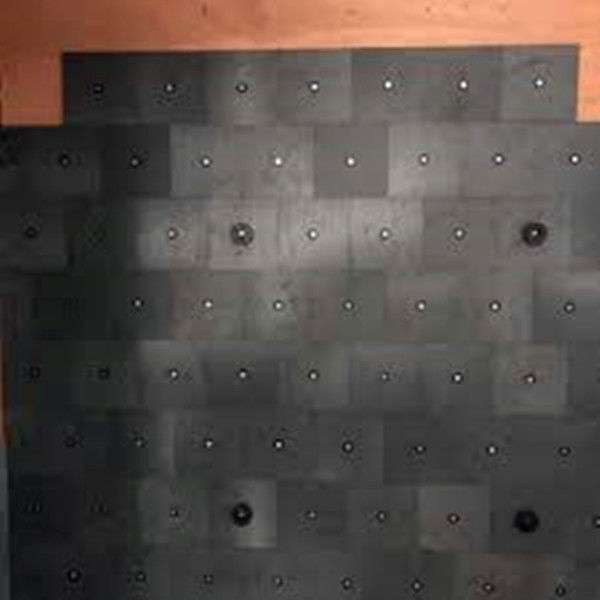

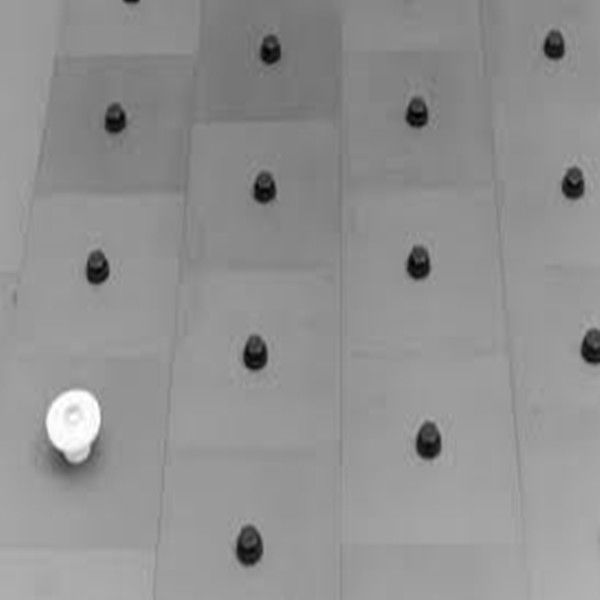

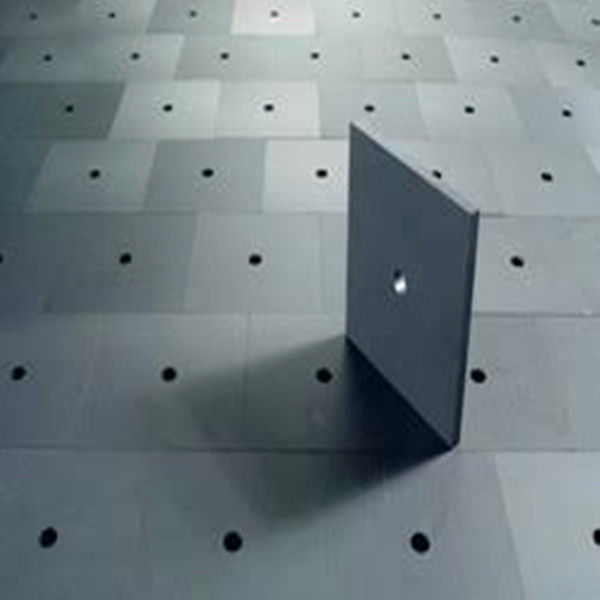

Ferrite Tile Application

  • Used for EMC chamber

Based on the principle of having complex magnetic permeability equal (or nearly equal) to complex dielectric constant. Materials with this property exhibit an impedance equal to that of "free space" and therefore do not reflect radiated energy at normal incidence.

Ferrite Tile can provide 10dB - 25dB of absorption between 30MHz and 1GHz. Tiles are thin (approximately 0.26 inches), but can be heavy (roughly 10 lbs per square foot).



Size for EMC chamber ferrite tile

  • Base size: 100*100mm
  • Standard height: 5.5mm, 6.7mm
  • Diameter of bore: 10mm

Application for EMC chamber ferrite tile

Used for EMC chamber

Initial permeability 5500
Relative loss factor 15@0.1MHz
Saturation flux density 280(1194A/m)
Remanence 180
coercivity 3
Relative temp.factor 3
Curie temp. 90
Density 4.85*1000
Resistivity 100



Performance

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Material Characteristics of Hz-FT

Properties Symbol Unit Value
Initial permeability μiac   5500 ±20%
Relative loss factor tanδ/μiac ×10-6 15 (0.1MHz)
Saturation flux density Bs mT 280 (1194A/m)
Remanence Br mT 180
Coercivity Hc A/m 3
Relative temp. factor (20℃∼60℃) αμr ×10-6/℃ 3
Curie Temperature Tc >90
Density δ ㎏/㎥ 4.85×103
Resistivity ρ Ω·m >100

Typical graph of Reflection Loss(dB) and Specification of Performance

https://sc04.alicdn.com/kf/H1bcbc4f1f95740faaddf81b587a60933W/230074963/H1bcbc4f1f95740faaddf81b587a60933W.jpg

Frequency Typical Specification
30MHz -25.5dB -24.0dB max.
100MHz -38.0dB
300MHz -19.5dB
500MHz -16.0dB
700MHz -12.0dB
1000MHz -12.0dB -9.0dB max.











https://sc04.alicdn.com/kf/Uee0bb581c06e46708dea6c540a0e7802i/230074963/Uee0bb581c06e46708dea6c540a0e7802i.png

Part Dimentions in mm
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
Weight 330g
